Aufgabenstellung:

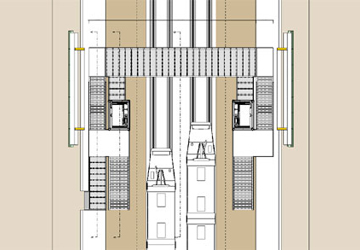

Aufgabe im Fach Konstruktives Entwerfen im 8. Semester war der Entwurf einer Stadtbahnhaltestelle im Wohngebiet Fasanenhof in Stuttgart. Erschwerend kam hinzu, dass die Haltestelle nur von einer Seite erreicht werden konnte und der gesamte Entwurf behindertengerecht gestaltet sein musste. Die Aufgabe teilte sich des Weiteren in zwei Bereiche auf, zum einen musste die Verbindung der beiden Bahnsteige, zum anderen die Überdachung des Bahnhofes sichergestellt werden.
Entwurf:

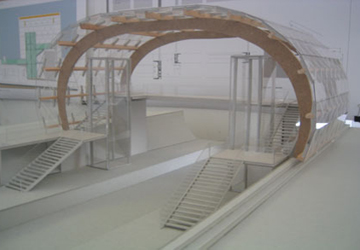

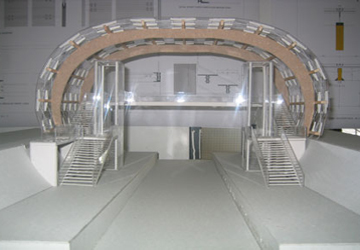

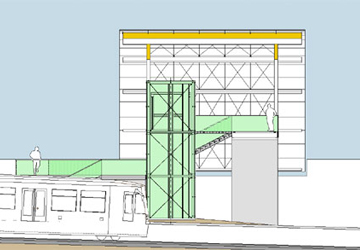

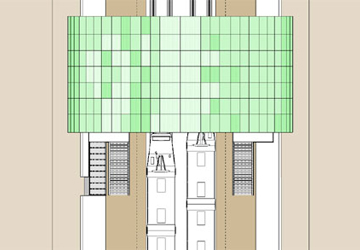

Aus der Aufgabenstellung heraus ergab sich, den Entwurf genau in diese zwei Bereiche zu gliedern. So entstand das Entwurfsprinzip der Ablösung von Zugangssteg und Wetterschutz durch das bogenförmige Dach. So ist der Verbindungssteg praktisch unter das Dach eingestellt und hat keinerlei Berührungspunkt mit der Dachform.
Tragwerk:

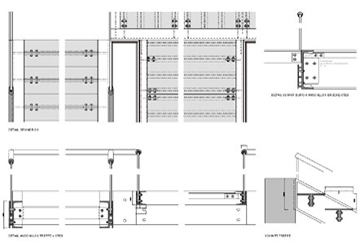

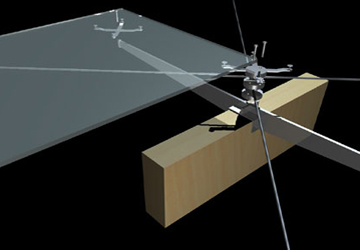

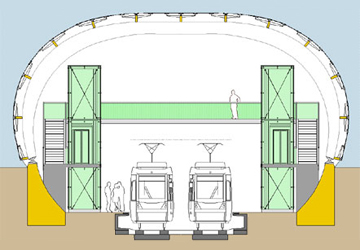

Das Haupttragwerk wird durch zwei Bogenförmige Träger gebildet, die dem Momentenverlauf des Tragwerks folgen. Dies zeigt sich in der unterschiedlichen Stärke der Träger. Die Nebenträger verlaufen quer zum Haupttragwerk. Die Aussteifung erfolgt durch ein Netz aus Stahlseilen das diagonal zu Hauptträgern und Nebenträgern verläuft. Die Klemmvorrichtung für die Stahlseile beinhaltet gleichzeitig die Aufnahmen für die Verglasung des Bogens.
